| Lieu d'origine: | Chine |
| Nom de marque: | Xinland |
| Numéro de modèle: | 120w |

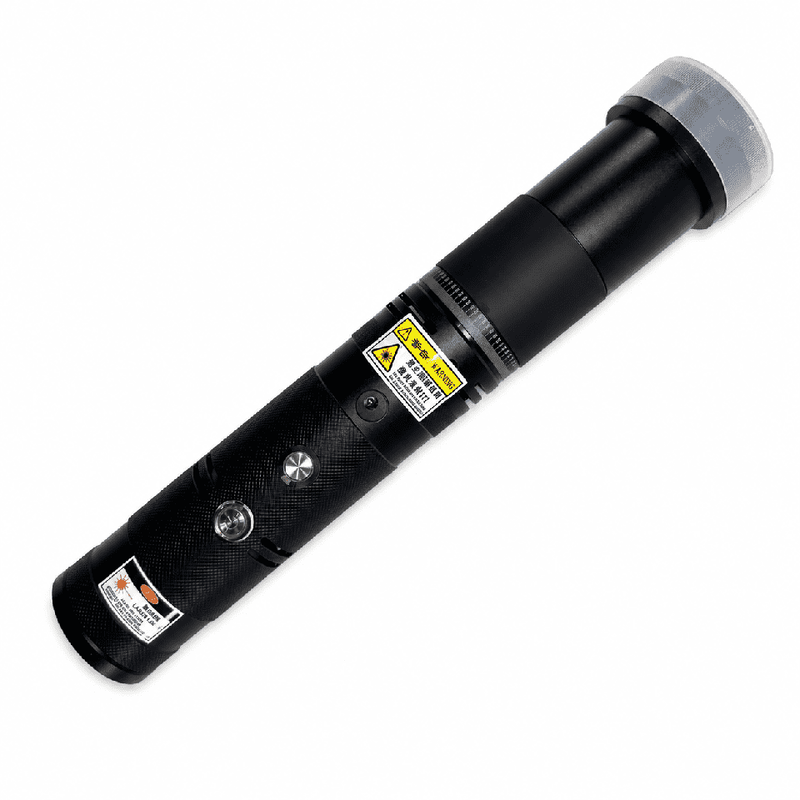

Conçu pour la recherche optique professionnelle et les applications d'ingénierie contrôlée, ce système laser 120 W 915 nm combine une source laser Raycus avec un grand ensemble de mise au point 50 × réglable manuellement.
La configuration optique prend en charge des distances de travail d'environ 1 mètre à 20 mètres dans des conditions appropriées, offrant une plus grande flexibilité de mise au point que les systèmes laser compacts standard.
Un système de batterie rechargeable, un faisceau d'alignement rouge coaxial et une protection thermique intégrée sont incorporés dans la plate-forme cylindrique portable, ce qui rend le système adapté aux laboratoires, aux équipes d'ingénierie et aux projets de recherche professionnels nécessitant une source laser infrarouge autonome.
Le système est construit autour d'une source laser Raycus avec une puissance de pompe nominale d'environ 125 W et une sortie optique d'environ 120 W.
Fonctionnant à 915 nm, la sortie primaire proche infrarouge fournit une plate-forme optique haute puissance pour la recherche contrôlée, l'évaluation technique et les tests professionnels spécialisés.
La consommation électrique est d'environ 240 W.
L’ensemble de mise au point 50× est l’une des caractéristiques déterminantes de ce modèle.
Un mécanisme de mise au point rotatif fileté permet aux opérateurs formés d'ajuster manuellement la configuration optique en fonction de la distance de travail requise.
Cela offre une plus grande flexibilité pour les projets professionnels où le même système laser peut devoir être configuré pour différentes distances de test.
Chaque fois que la distance de travail change, la mise au point optique doit être réajustée.
Sans l'objectif de mise au point, le système est principalement destiné aux configurations à courte distance d'environ 1 mètre.
Avec l'optique de focalisation 50× correctement réglée, la plage de travail recommandée peut s'étendre d'environ 1 à 20 mètres dans des conditions appropriées.
La distance utile réelle dépend de :
Précision de la mise au point
Stabilité de montage
Visibilité atmosphérique
État de la batterie
Alignement optique
Conditions environnementales
Pour les applications sur de plus longues distances, un montage stable devient de plus en plus important.
Pour les applications au-delà d'environ 8 à 10 mètres, le système doit être installé sur un trépied, un cardan ou une autre plate-forme de montage stable.
À de plus longues distances, même de petits mouvements de l'unité principale peuvent produire des changements significatifs dans le positionnement optique.
Un système de montage stable contribue à améliorer la répétabilité de l’alignement et l’ajustement de la mise au point lors des tests contrôlés.
Étant donné que la sortie principale de 915 nm n'est pas visible en toute sécurité à l'œil humain, le système intègre un faisceau d'alignement rouge visible positionné le long de l'axe optique.
La référence rouge fournit une aide visuelle pratique lors du positionnement préliminaire du système et du réglage optique.
Il est conçu uniquement à des fins d’alignement et ne fonctionne pas comme un système de mesure de distance.
Quatre cellules lithium-ion 21 700 protégées alimentent l’ensemble du système.
La configuration de la batterie comprend une carte de protection intégrée et prend en charge des courants de charge jusqu'à 4A.
Configuration de la batterie
4 × cellules lithium-ion 21700 protégées
Capacité 5000mAh
Protection de batterie intégrée
Charge rapide jusqu'à 4A
Chargeur dédié inclus
L'autonomie de la batterie varie en fonction du cycle de fonctionnement, de la température du système, de l'état de la batterie et de l'état de charge.
Par rapport aux configurations de charge à faible courant, le système de charge 4A pris en charge permet de réduire le temps de préparation entre les sessions d'exploitation professionnelles.
Cela peut être particulièrement utile pour les projets de laboratoire ou d'ingénierie impliquant des tests répétés sur plusieurs sessions.
Un système intégré de surveillance de la température aide à protéger la source laser interne de la chaleur excessive.
Lorsque la température interne atteint environ 45°C, la sortie optique est automatiquement interrompue.
Lors des tests à une température ambiante d'environ 24 °C, la protection thermique s'active généralement après environ 30 à 40 secondes de fonctionnement continu à partir d'un état complètement refroidi.
La durée de fonctionnement réelle varie en fonction de :
Température ambiante
Température initiale du système
Cycles de fonctionnement précédents
Ventilation
État de la batterie
Pour améliorer la stabilité thermique et la durée de vie des composants, des cycles de fonctionnement intermittents plus courts sont recommandés.
Pour les projets professionnels nécessitant des durées d’exploitation plus longues, des options de gestion thermique personnalisées peuvent être discutées.
Malgré l'ensemble de mise au point 50× plus grand, le système principal conserve une forme cylindrique relativement compacte.
Longueur de l'unité principale :Env. 36 cm
Diamètre du corps :Env. 6 cm
Diamètre de la lentille de mise au point :Env. 7 cm
Poids brut d’expédition :Env. 1,6kg
L'architecture portable intègre la source laser, le système d'alimentation rechargeable et l'électronique de commande sans nécessiter de boîtier de batterie externe séparé.
| Paramètre | Spécification |
|---|---|
| Puissance de sortie optique | Env. 120W |
| Alimentation de la source de pompe | Env. 125W |
| Source laser | Raycus |
| Longueur d'onde | 915 nm |
| Consommation électrique | Env. 240W |
| Configuration optique | Sortie directe |
| Plage de travail recommandée | Env. 1 à 20 m* |
| Gamme sans lentille | Env. 1m |
| Optique de mise au point | Objectif réglable manuellement 50 × |
| Ajustement de la mise au point | Mécanisme rotatif fileté |
| Alignement | Faisceau de référence rouge coaxial |
| Batterie | 4 × 21 700 cellules protégées |
| Capacité de la batterie | 5000mAh |
| Chargement rapide | Jusqu'à 4A |
| Protection thermique | Env. 45°C |
| Durée d'exécution typique d'un démarrage à froid | Env. 30 à 40 secondes à 24°C* |
| Longueur de l'unité principale | Env. 36 cm |
| Diamètre du corps | Env. 6 cm |
| Diamètre de la lentille | Env. 7 cm |
| Poids brut | Env. 1,6kg |
*Les performances réelles dépendent des conditions environnementales, du réglage optique, de la stabilité du montage et de l'état du système.
Cette plateforme optique 120 W 915 nm peut être envisagée pour des applications professionnelles contrôlées, notamment :
Recherche en optique et photonique
Expériences en laboratoire
Évaluation du système infrarouge
Tests d'ingénierie
Études de réponse matérielle
Recherche sur les effets thermiques
R&D industrielle
Démonstrations techniques
Développement de systèmes optiques
Une insertion professionnelle sur mesure
La configuration appropriée doit être sélectionnée en fonction de la distance de travail, de l'environnement d'exploitation et des exigences du projet.
Cette configuration est particulièrement adaptée aux clients professionnels qui nécessitent une plus grande flexibilité de réglage optique qu'un système de mise au point compact standard.
Flexibilité étendue de la distance de travail
L'ensemble optique 50× prend en charge des configurations contrôlées sur environ 1 à 20 m dans des conditions appropriées.
Source laser Raycus
Une source Raycus professionnelle de 120 W constitue le cœur du système.
Réglage manuel de précision
Le mécanisme de mise au point fileté permet d'ajuster la configuration optique en fonction de la distance de travail réelle.
Alimentation rechargeable intégrée
Quatre cellules 21700 protégées fournissent une solution d'alimentation autonome.
Charge rapide 4A
Une charge à courant plus élevé réduit le temps de préparation entre les sessions de fonctionnement.
Alignement coaxial
Le faisceau de référence rouge visible facilite la configuration et le positionnement professionnels.
Un système typique comprend :
Unité principale laser 120 W 915 nm
Ensemble de mise au point réglable 50×
Système de batterie rechargeable 21700
Chargeur de batterie rapide
Accessoires associés
La configuration du package peut être ajustée en fonction des exigences du projet B2B.
Nous fournissons des systèmes laser professionnels pour les laboratoires, les organismes de recherche, les sociétés d'ingénierie, les intégrateurs de systèmes et les distributeurs.
Pour nous aider à recommander la configuration appropriée, veuillez fournir :
Application + Distance de travail requise + Quantité + Pays de destination + Exigences particulières
Notre équipe peut fournir les spécifications techniques, les options de configuration disponibles, les tarifs B2B et le délai de livraison estimé en fonction des exigences de votre projet.
Besoin d'unSystème laser 120 W 915 nm avec capacité de mise au point étendue?
Envoyez-nous votre candidature, la distance de travail prévue et la quantité requise pour recevoir :
Spécifications techniques détaillées
Informations sur la configuration optique
Devis B2B
Options d'accessoires
Informations OEM
Délai de mise en œuvre
Informations d'expédition
Indiquez-nous votre distance de travail et les exigences du projet pour recevoir une configuration recommandée et un devis.
Il s'agit d'un système laser haute puissance de classe 4 destiné exclusivement au personnel formé évoluant dans des environnements professionnels sécurisés et contrôlés.
La sortie 915 nm présente de graves risques pour les yeux et la peau et n'est pas visible en toute sécurité à l'œil humain. Des lunettes de protection adaptées à la longueur d'onde, un confinement du faisceau, un accès restreint et des procédures professionnelles de sécurité laser sont nécessaires.
Ne dirigez jamais le système vers des personnes, des animaux, des véhicules, des avions, des routes, des bâtiments, des fenêtres, des surfaces réfléchissantes ou des espaces publics.
Les acheteurs et les opérateurs sont responsables du respect des exigences applicables en matière de sécurité laser et de réglementation locale.
