| Lieu d'origine: | Chine |
| Nom de marque: | Xinland |
| Numéro de modèle: | 120w |

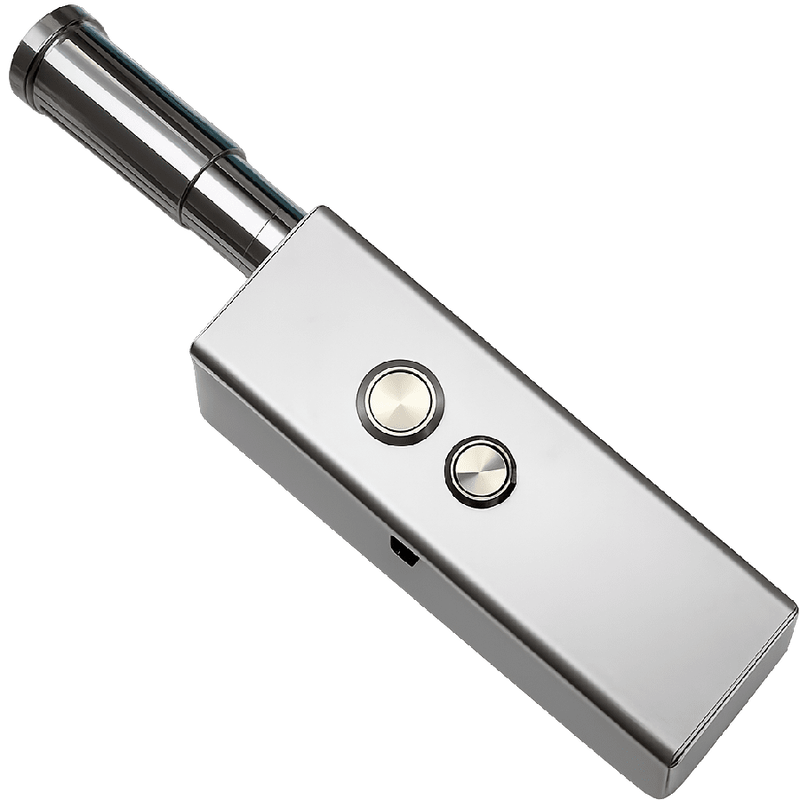

Le système laser 120 W 915 nm est conçu pour les utilisateurs professionnels qui ont besoin d'une plate-forme optique compacte avec une mise au point flexible sur différentes distances de travail.
Doté d'optiques réglables manuellement, d'une batterie Samsung intégrée et d'un alignement coaxial visible, le système peut être configuré pour des applications contrôlées d'environ 1 mètre à 15 mètres dans des conditions appropriées.
Son architecture d'alimentation autonome élimine le besoin d'une batterie externe séparée, tandis qu'un boîtier en alliage d'aluminium, deux ventilateurs de refroidissement et un pilote à courant constant offrent une plate-forme pratique pour la recherche en laboratoire, l'évaluation technique et les tests optiques professionnels.
Le système fournit une sortie optique jusqu'à 120 W à une longueur d'onde principale de 915 nm.
Son architecture à sortie directe est conçue pour les expériences optiques professionnelles, l'évaluation technique et les applications de recherche contrôlée où une source infrarouge compacte de haute puissance est requise.
L'un des principaux avantages de ce modèle est son système de mise au point flexible.
L'objectif de mise au point peut être tourné et étendu manuellement en fonction de la distance de travail requise.
Avec un réglage approprié, la plage de travail recommandée est d'environ1 à 15 mètres.
Pour les applications au-delà d'environ 5 mètres, un trépied stable, un cardan ou une plate-forme de montage fixe est recommandé pour améliorer la stabilité du positionnement.
Les performances optiques réelles dépendent de la précision de la mise au point, de la stabilité du montage, des conditions environnementales et des caractéristiques de la cible.
L'alimentation est fournie par quatre cellules lithium-ion Samsung 50E 21700 installées à l'intérieur de l'unité principale.
L'architecture de batterie intégrée élimine le besoin de connecter une batterie externe avant le fonctionnement.
Cela offre plusieurs avantages aux utilisateurs professionnels :
Préparation du système plus rapide
Moins de câbles externes
Transport compact
Installation d’équipements plus propres
Chargement pratique
Pas de bloc d'alimentation séparé à monter
Le système complet peut être rechargé via son interface de charge DC à l’aide du chargeur fourni.
Un pilote à courant constant régulé gère l'alimentation électrique de la source laser.
Cette architecture permet de maintenir des performances électriques plus cohérentes à mesure que la charge de la batterie change pendant le fonctionnement.
Pour les utilisateurs professionnels, la fourniture d’énergie régulée fournit également une plate-forme plus contrôlée pour des tests d’ingénierie et de laboratoire reproductibles.
Deux ventilateurs de refroidissement internes fonctionnent avec le boîtier en alliage d'aluminium pour évacuer la chaleur de l'ensemble laser interne.
Les ventilateurs fonctionnent lorsque le système est sous tension, fournissant un flux d'air continu pendant le cycle de fonctionnement.
Un circuit interne de surveillance de la température offre une protection thermique supplémentaire.
Lorsque la température interne atteint environ 45°C, la sortie optique est automatiquement interrompue.
Dans des conditions de test à une température ambiante d'environ 19 °C, un système complètement refroidi a généralement fonctionné pendant environ 45 à 60 secondes avant que la protection thermique ne soit activée.
La durée de fonctionnement réelle varie en fonction de la température ambiante, des cycles de fonctionnement précédents, de la ventilation et de l'état du système.
Pour améliorer la durée de vie des composants, des cycles de fonctionnement intermittents avec des intervalles de refroidissement suffisants sont recommandés.
La sortie principale de 915 nm n’est pas visible en toute sécurité à l’œil humain.
Pour cette raison, le système intègre un laser de référence rouge visible positionné à proximité du même axe optique que la sortie principale.
Le point de référence visible aide les opérateurs formés à effectuer un positionnement préliminaire et un réglage de la mise au point lors d'une configuration contrôlée.
Ceci est particulièrement utile lors du changement entre différentes distances de travail.
Un simple indicateur d’état arrière fournit des informations rapides sur le niveau approximatif de batterie restant.
Vert : niveau de batterie élevé
Jaune – Niveau de batterie moyen
Rouge — Chargement recommandé
Cela permet à l'opérateur de vérifier l'état de la batterie sans retirer le bloc d'alimentation intégré ni connecter un équipement de surveillance supplémentaire.
Le boîtier principal est fabriqué en alliage d'aluminium, offrant un équilibre entre résistance structurelle, performances thermiques et portabilité.
Le boîtier métallique assiste également le système de refroidissement interne en évacuant la chaleur de l'ensemble laser.
Combiné à la batterie intégrée et à l'architecture de sortie directe, le résultat est une plate-forme professionnelle autonome qui peut être transportée et installée sans boîtier d'alimentation séparé.
| Paramètre | Spécification |
|---|---|
| Puissance de sortie optique | 120W |
| Longueur d'onde | 915 nm |
| Configuration de sortie | Faisceau direct |
| Matériau du boîtier | Alliage d'aluminium |
| Batterie | 4 × Samsung 50E 21700 |
| Configuration de la batterie | Intégré |
| Conducteur | Courant constant |
| Circuit de refroidissement | Deux ventilateurs internes |
| Protection thermique | Env. 45°C |
| Alignement | Laser de référence rouge coaxial |
| Mise au point | Manuel réglable |
| Plage de travail recommandée | Env. 1 à 15 m* |
| Chargement | Interface CC |
| État de la batterie | Indicateur vert/jaune/rouge |
*La distance de travail dépend de la configuration optique sélectionnée, du réglage de la mise au point, de la stabilité du montage et des conditions de fonctionnement.
Le système peut être configuré en fonction de la distance de travail requise.
Convient principalement aux configurations optiques à courte distance d'environ 1 à 2 mètres.
Recommandé lorsqu'une plus grande flexibilité de mise au point ou des distances de travail plus longues sont nécessaires.
Pour les applications au-delà d'environ 1 mètre, un objectif de focalisation est généralement recommandé.
Chaque fois que la distance de travail change, la mise au point optique doit être réajustée plutôt que de supposer qu'un réglage fournira des performances optimales à chaque distance.
À mesure que la distance de travail augmente, de petits mouvements de l'unité principale peuvent produire des changements plus importants dans le positionnement optique.
Pour les applications au-delà d'environ 5 mètres, il est recommandé de monter le système sur un trépied, un cardan ou un autre support stable.
Cela permet d’améliorer :
Stabilité de l'alignement
Répétabilité
Réglage de la mise au point
Cohérence expérimentale
Pour les installations de laboratoire fixes, une plate-forme de montage dédiée peut également être utilisée selon les exigences du projet.
Cette plateforme optique 120 W 915 nm peut être envisagée pour des applications professionnelles contrôlées, notamment :
Recherche en optique et photonique
Expériences en laboratoire
Évaluation technique
Test du système infrarouge
Études de réponse matérielle
Recherche sur les effets thermiques
R&D industrielle
Expériences d'alignement optique
Démonstrations techniques
Intégration de système personnalisée
L'adéquation de l'application doit être évaluée en fonction de la distance de travail requise, des conditions optiques, de l'environnement d'exploitation et des exigences de sécurité applicables.
Ce modèle est particulièrement adapté aux clients professionnels qui nécessitent un équilibre entre portabilité et distance de travail réglable.
Flexibilité de mise au point étendue
Le réglage optique manuel prend en charge environ 1 à 15 m de configurations de travail dans des conditions appropriées.
Alimentation intégrée
Quatre cellules Samsung 50E sont installées directement à l'intérieur du boîtier principal.
Livraison d'énergie régulée
Un pilote à courant constant fournit une puissance électrique contrôlée à la source laser.
Refroidissement à double ventilateur
Deux ventilateurs internes assurent un flux d'air actif pendant le fonctionnement.
Alignement coaxial
Un faisceau de référence rouge visible facilite le positionnement contrôlé et le réglage de la mise au point.
Architecture portative
La batterie, l’électronique de commande et le système optique sont intégrés dans une seule plateforme professionnelle.
Une configuration typique peut inclure :
Unité principale laser 120 W 915 nm
Objectif de mise au point réglable
Batterie Samsung 50E intégrée
Chargeur de batterie CC
Accessoires associés
La configuration de l'objectif peut être sélectionnée en fonction de la distance de travail requise par le client.
Différentes applications professionnelles peuvent nécessiter différentes configurations optiques.
Pour une recommandation et un devis précis, veuillez fournir :
Application + Distance de travail prévue + Quantité requise + Pays de destination + Exigences particulières
En fonction des exigences de votre projet, nous pouvons vous fournir la configuration d'objectif appropriée, les spécifications techniques, les prix B2B et le délai de livraison estimé.
Les exigences OEM et basées sur le projet peuvent également être discutées.
Besoin d'unSystème laser à mise au point réglable 120 W 915 nmpour votre projet professionnel ?
Envoyez-nous votre candidature, la distance de travail requise et la quantité pour recevoir :
Spécifications techniques
Informations sur la configuration de l'objectif
Devis B2B
Options d'accessoires
Informations OEM
Délai de mise en œuvre
Informations d'expédition
Indiquez-nous la distance de travail et la quantité requises pour obtenir une configuration et un devis recommandés.
Il s'agit d'un système laser professionnel de haute puissance destiné uniquement au personnel qualifié opérant dans des environnements sécurisés et contrôlés.
La sortie 915 nm présente de graves risques pour les yeux et la peau et n'est pas visible en toute sécurité à l'œil humain. Des lunettes de protection adaptées à la longueur d'onde, un accès contrôlé, un confinement du faisceau et des procédures professionnelles de sécurité laser sont nécessaires.
Ne dirigez jamais le système vers des personnes, des animaux, des avions, des véhicules, des routes, des bâtiments, des fenêtres, des surfaces réfléchissantes ou des espaces publics.
Les acheteurs et les opérateurs sont responsables du respect des exigences applicables en matière de sécurité laser et de réglementation locale.
La configuration optique appropriée dépend de la distance de travail prévue et de l'application.
Pour les configurations à plus courte distance, une configuration optique compacte peut suffire. Pour des distances de travail plus longues, un objectif de mise au point réglable et une solution de montage stable sont recommandés.
Dites-nous votre :
Application · Distance de travail · Quantité · Pays de destination
et nous pouvons vous aider à sélectionner la configuration appropriée.
→ Obtenez une configuration optique et un devis B2B
