| Lieu d'origine: | Chine |
| Nom de marque: | Xinland |
| Numéro de modèle: | 120w |

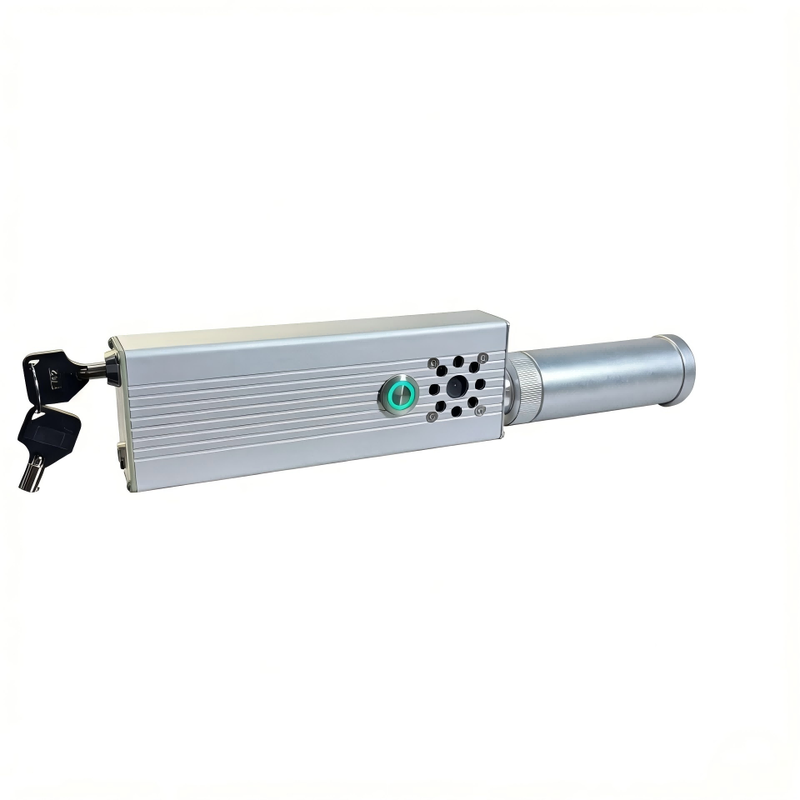

Conçu pour les applications où la portabilité, la surveillance du système et la flexibilité optique sont tout aussi importantes, ce système laser 120 W 915 nm combine une source Raycus haute puissance avec un boîtier ultra-compact en alliage d'aluminium.
L'unité principale mesure environ 160 × 55 × 30 mm et ne pèse qu'environ 515 g sans l'objectif de mise au point, ce qui en fait l'une des configurations les plus compactes de notre gamme laser professionnelle de 120 W.
Un écran OLED intégré fournit des informations pratiques sur l'état du système pendant le fonctionnement, tandis que l'ensemble de mise au point télescopique 10× permet un réglage optique manuel pour différentes configurations de test contrôlées.
La batterie rechargeable, le système de refroidissement et l'électronique de commande sont intégrés dans le boîtier principal, éliminant ainsi le besoin d'un bloc d'alimentation externe séparé en fonctionnement standard.
Au cœur du système se trouve une source laser Raycus de 120 W fonctionnant à une longueur d’onde de 915 nm.
L'architecture compacte à sortie directe fournit une plate-forme optique professionnelle pour la recherche en laboratoire, l'évaluation technique et la R&D industrielle contrôlée.
Pour les clients qui n’ont pas besoin de la taille et du poids d’une plateforme de 260 W, cette configuration de 120 W constitue une alternative plus portable.
La portabilité est l’une des caractéristiques déterminantes de ce modèle.
Dimensions de l'unité principale :Env. 160 × 55 × 30 mm
Poids net :Env. 515g, hors objectif
Son boîtier mince rend le système particulièrement adapté aux utilisateurs professionnels qui ont besoin de transporter du matériel entre les espaces de travail ou d'intégrer le laser dans une configuration expérimentale compacte.
Par rapport aux systèmes haute puissance plus grands, la taille réduite simplifie également le stockage et l’installation.
Un écran OLED intégré fournit des informations pratiques sur l’état de fonctionnement directement depuis l’unité principale.
Cela donne à l'opérateur une vision plus claire des conditions du système sans nécessiter d'équipement de surveillance externe supplémentaire.
Pour les applications professionnelles impliquant des cycles de tests répétés, les informations d’état en temps réel facilitent également la gestion des intervalles de fonctionnement et de refroidissement.
Le système peut être fourni avec un objectif de focalisation télescopique 10× pour un contrôle optique réglable.
Le réglage manuel de la mise au point permet d'adapter la configuration optique en fonction de la distance de travail et des exigences du projet.
Dans des conditions de test appropriées, le système peut être configuré pour des distances de travail allant jusqu'à environ 10 mètres.
La distance utilisable réelle dépend du réglage de la mise au point, des caractéristiques de la cible, des conditions environnementales, de l'alignement optique et de l'état du système.
La mise au point doit être vérifiée chaque fois que la distance de travail change.
Étant donné que la sortie principale de 915 nm n'est pas visible en toute sécurité à l'œil humain, un laser de référence rouge visible est intégré au système optique.
Le faisceau d'alignement rouge est disposé coaxialement à la sortie principale, fournissant une référence visuelle pratique lors d'une configuration contrôlée.
Cette configuration permet de simplifier l'alignement optique préliminaire, en particulier lors de l'utilisation de l'ensemble de mise au point 10× réglable.
Six cellules au lithium à haute décharge sont intégrées directement dans le boîtier.
La configuration de la batterie interne signifie que le système ne nécessite pas de batterie externe séparée pour un fonctionnement portable normal.
Les avantages de l’architecture d’alimentation intégrée incluent :
Câblage externe réduit
Configuration plus rapide de l'équipement
Transport plus facile
Rangement compact
Pas de batterie séparée à monter
Installation professionnelle plus propre
Le chargeur fourni prend en charge les entrées standard de 110 V et 220 V CA, ce qui rend le système adapté aux clients professionnels sur différents marchés internationaux.
Les systèmes optiques compacts haute puissance nécessitent une dissipation thermique soigneusement gérée.
Ce modèle combine un refroidissement actif par ventilateur et une surveillance automatique de la température.
Le ventilateur de refroidissement démarre automatiquement lorsque la température interne atteint environ 35°C.
Lorsque le système refroidit, le ventilateur s'arrête à environ 25°C.
Si la température interne dépasse environ 58 °C, le système de protection interrompt automatiquement la sortie laser pour aider à protéger les composants internes.
Cette architecture de gestion thermique automatisée permet à l'opérateur de surveiller l'état du système pendant que le système de refroidissement répond aux changements de température interne.
À partir d'un état complètement refroidi, le fonctionnement continu dure environ 30 secondes dans les conditions de test spécifiées.
Pour une utilisation professionnelle courante, des cycles de fonctionnement intermittents plus courts sont recommandés au lieu de faire fonctionner le système de manière répétée jusqu'à ce que la protection thermique soit activée.
La durée de fonctionnement réelle varie en fonction :
Température ambiante
Température initiale du système
Cycles de fonctionnement précédents
Ventilation
État de la batterie
Configuration optique
Prévoyez un temps de refroidissement suffisant entre les opérations répétées à haute puissance.
Une clé de sécurité amovible permet un contrôle d'accès physique au système.
Une fois l'alimentation principale activée, une séquence d'activation supplémentaire est requise avant que la sortie optique puisse être lancée.
Cette architecture de contrôle en plusieurs étapes permet de réduire les activations involontaires et est particulièrement utile pour les laboratoires professionnels et les environnements d'ingénierie contrôlés où l'accès aux équipements doit être géré.
| Paramètre | Spécification |
|---|---|
| Puissance de sortie optique | 120W |
| Longueur d'onde | 915 nm |
| Source laser | Raycus |
| Cours de laser | Classe 4 |
| Configuration de sortie | Faisceau direct |
| Logement | Alliage d'aluminium |
| Affichage de l'état | OLED intégré |
| Alignement | Laser de référence rouge coaxial |
| Mise au point | Manuel réglable |
| Lentille optique | Objectif télescopique 10 × |
| Distance de travail | Jusqu'à env. 10 m dans des conditions appropriées |
| Batterie | 6 cellules au lithium intégrées à haute décharge |
| Entrée de charge | 110-220 V CA |
| Refroidissement | Refroidissement automatique du ventilateur |
| Température de démarrage du ventilateur | Env. 35°C |
| Température d'arrêt du ventilateur | Env. 25°C |
| Protection thermique | Env. 58°C |
| Durée d'exécution continue | Env. 30 secondes après le démarrage à froid* |
| Dimensions de l'unité principale | Env. 160 × 55 × 30 mm |
| Poids net | Env. 515g, hors lentille |
*La durée de fonctionnement réelle dépend de la température ambiante, de la ventilation, de l'état de la batterie et des cycles de fonctionnement précédents.
Cette plate-forme laser compacte de 120 W à 915 nm peut être envisagée pour des applications professionnelles contrôlées, notamment :
Recherche en optique et photonique
Expériences universitaires et de laboratoire
Évaluation technique
Recherche sur la combustion
Etudes de réponse thermique
Essais de matériaux
Développement de systèmes optiques
R&D industrielle
Démonstrations techniques
Évaluation des prototypes
Intégration de système personnalisée
L’adéquation de l’application doit être évaluée en fonction des conditions optiques requises, de l’environnement d’exploitation et des exigences applicables en matière de sécurité laser.
Différents projets peuvent nécessiter différentes configurations optiques.
Une configuration plus compacte pour les projets où un ensemble de mise au point télescopique externe n'est pas requis.
Recommandé pour les clients nécessitant une mise au point réglable et une plus grande flexibilité sur différentes distances de travail.
Si vous ne savez pas quelle configuration est appropriée, indiquez-nous votre application prévue et votre distance de travail avant de commander.
Ce modèle est particulièrement adapté aux clients professionnels qui apprécient la portabilité et la surveillance intégrée du système.
Conception ultra légère
L'unité principale ne pèse qu'environ 515 g sans l'objectif.
Boîtier mince
Avec environ 160 × 55 × 30 mm, le système nécessite un espace d'installation minimal.
Surveillance OLED
Les informations d'état intégrées simplifient la surveillance du système pendant le fonctionnement professionnel.
Batterie intégrée
Six cellules rechargeables à décharge élevée éliminent le besoin d’une batterie externe.
Optique 10× réglable
L'ensemble de mise au point télescopique en option offre une plus grande flexibilité pour différentes configurations contrôlées.
Source Raycus
Une source Raycus professionnelle de 120 W constitue le cœur du système optique.
Selon la configuration choisie, le package peut inclure :
Unité principale laser 120 W 915 nm
Objectif de mise au point télescopique 10×
Chargeur de batterie
2 clés de sécurité
Accessoires associés
Des configurations sans objectif et avec objectif de mise au point sont disponibles.
Veuillez confirmer votre configuration préférée lors de la demande de devis.
Nous fournissons des systèmes laser professionnels pour les laboratoires, les sociétés d'ingénierie, les organismes de recherche, les intégrateurs de systèmes et les distributeurs.
Pour un devis précis, veuillez fournir :
Application + Distance de travail prévue + Quantité requise + Configuration de l'objectif + Pays de destination
Notre équipe peut fournir les informations techniques appropriées, la configuration disponible, le délai de livraison et le devis B2B en fonction des exigences de votre projet.
Les exigences OEM et spécifiques au projet peuvent également être discutées.
Vous cherchez un poids légerSystème laser 120 W 915 nmpour un projet professionnel ?
Contactez-nous pour recevoir :
Spécifications techniques détaillées
Options de configuration de l'objectif
Tarification B2B
Accessoires disponibles
Informations OEM
Délai de mise en œuvre
Informations d'expédition
Envoyez-nous votre demande et la quantité requise pour recevoir une configuration recommandée et un devis.
Il s'agit d'un système laser haute puissance de classe 4 destiné exclusivement au personnel qualifié opérant dans des environnements sécurisés et contrôlés.
La sortie primaire de 915 nm peut provoquer de graves blessures aux yeux et à la peau et n'est pas visible en toute sécurité à l'œil humain.
Des lunettes de protection adaptées à la longueur d'onde, un confinement du faisceau, un accès restreint et des procédures professionnelles de sécurité laser sont nécessaires.
Ne dirigez jamais le système vers des personnes, des animaux, des véhicules, des avions, des routes, des fenêtres, des miroirs ou d'autres surfaces réfléchissantes.
L'acheteur et l'opérateur sont responsables du respect des exigences applicables en matière de sécurité laser, de transport et de réglementation locale.
