| Lieu d'origine: | Xi'an Shaanxi Chine |
| Nom de marque: | XINLAND |
| Certification: | CE |
| Numéro de modèle: | LD09xx-C010-0225CA |

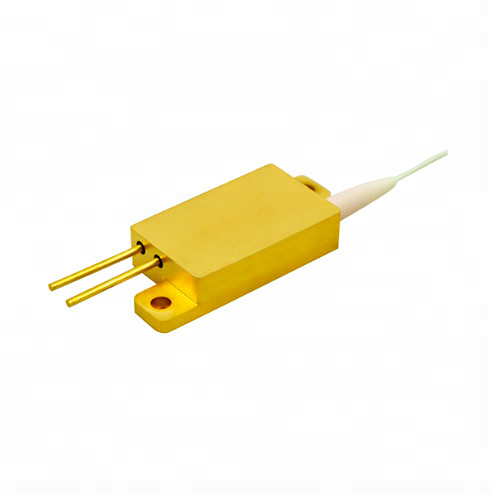

9xxnm 10W Mini Laser Diode For Medical couplé par fibre VCSEL LD
XINLAND est un fournisseur professionnel de composants de laser en Chine. La société a 8 ans fabriquent et vendant une expérience et 8 ans exportant des expériences. Son produit incluent principalement, module de diode laser, portée de laser, ligne le générateur de laser, laser de DPSS, l'indicateur de laser (le RVB)
Verres de sécurité des lasers, fenêtre de protection de laser et approvisionnements de partie
|
CARACTÉRISTIQUES DU PRODUIT |
APPLICATIONS | ||
| fibre multimode du 9xxnm couplée | représentation 3D | ||
| Rendement élevé, 50%@25°C, >35% @50°C | Laser Illumincation | ||
| Connecteur du SMA905 | Applications médicales |
||
| Emballage robuste |
Application militaire |
Capacités absolues
| Paramètre | Estimation |
| Température de stockage | -40 à +85°C |
| Température de fonctionnement de cas | °C 0 à 50 |
| Hygrométrie | 5% à 90% |
| Tension d'alimentation électrique inverse | 2V |
| Courant en avant continu maximum | 13A |
| Exposition d'ESD (modèle de corps humain) | 1KV1 |
Caractéristiques électro-optiques (principal 25 deg. C sauf indication contraire)
| Paramètres de VCSEL | Condition d'essai | Symbole | Mn. | Type. | Maximum | Unités | Notes |
| Puissance de sortie optique | PO | 10 | W | 2 | |||
| Courant de seuil | ITH | 1 | |||||
| Efficacité de pente | PO =10W | η | 0,9 | mW/mA | 3 | ||
| Efficacité de prise de mur | SI =11A | 40 | % | ||||
| noyau/diamètre de revêtement | 105/125 | um | |||||
| Longueur d'onde maximale | SI =11A | λP | 9xx | nanomètre | |||
| Tension en avant de laser | SI =11A | VF | 2 | V | |||
| Série de résistance | SI =11A | RS | Ohms | ||||
| Angle de faisceau | SI =11A | 25 | Degrés | ||||
| Décalage de longueur d'onde | SI =11A | 0,3 | nm/°C |
Notes :
La fiabilité est une fonction de la température.
Afin de ces essais, SI est le C.C actuel.
L'efficacité de pente est définie comme PO SI.
Caractéristiques
Accouplement simple multiple de fibre d'émetteurs
Intense luminosité
Cachetage parallèle de couture
conception d'Anti-condensation
Avantages
Dimension compacte
Léger pesé (~45g)
